Установка зажигания на снегоход «БУРАН-640»
Характеристика изделия
Cистема зажигания выполнена на современной элементной базе с использованием методов монтажа с повышенной надежностью. Данная модель обладает улучшенными потребительскими свойствами и применяется только в комплекте. Момент искрообразования от 240 до 6000 об/мин.Генераторная установка обеспечивает нагрузочную мощность 215 Вт.
Комплектация
В комплект набора входит:
- Магдино 26.3749.
- Коммутатор 84.3734-01 (применение других коммутаторов недопустимо).
Установка зажигания на снегоход
Детали располагаются на штатных местах снегохода и двигателя. Соединения проводов показаны на схеме.
Электрическая схема зажигания

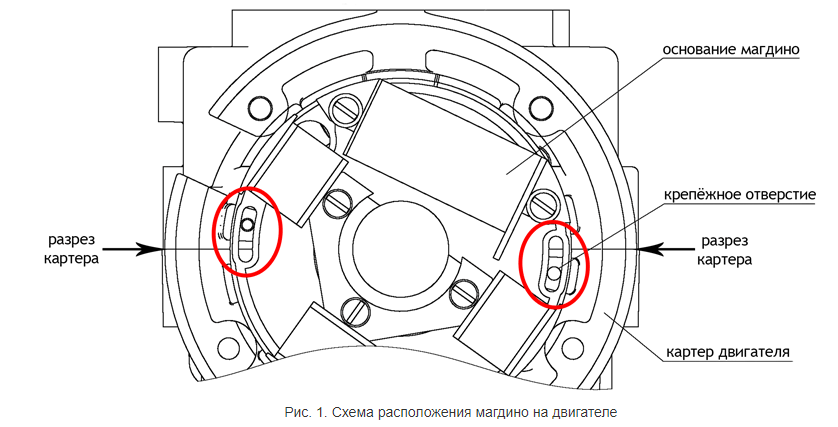

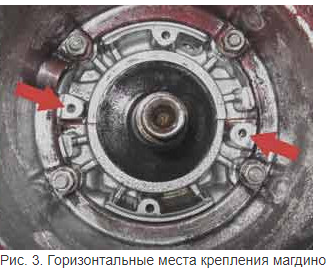

Устанавливать магдино 26.3749 надо на горизонтальые места крепления (рис. 3) так, чтобы две трети паза магдино располагались слева и одна треть справа относительно крепежного отверстия (рис. 1), то есть магдино должно быть чуть повернуто против часовой стрелки относительно центрального положения. Окончательную регулировку надо производить не по стробоскопу, а на ходу: поворачивать магдино по или против часовой стрелки на 1-2 градуса. При таком расположении магдино, угол опережения зажигания (УОЗ) будет ориентировочно равен 22-24 градуса на 4000 оборотах.
Замена контактного (кулачкового) зажигания на электронное магдино 26.3749
1. Маховик от контактного зажигания можно устанавливать только после демонтажа рычажка, чтобы винт крепления не испортил катушки магдино.2. Перед установкой магдино нужно убедиться, что между полюсами маховика и сердечниками катушек магдино имеется зазор примерно 0,1 мм.
3. Установить магдино 26.3749 на картер по центру регулировочного паза, точно как на рис. 1 на горизонтальные места крепления (рис. 3), при этом немного повернуть против часовой стрелки (до конца паза против часовой стрелки выкручивать не надо — будет раннее зажигание).
4. Если двигатель завелся в обратную сторону, или не завёлся, то есть момент зажигания смещен на 90 градусов, имеется три способа устранения этой неисправности:
а) приобрести и установить новый маховик М2;
б) установить магдино 26.3749 на вертикальные места крепления, при этом магдино повернуть до конца паза по часовой стрелке (без замены маховика);
в) поменять начало и конец обмоток катушки заряда (красный и черный провод в штекерной колодке) и начало и конец обмотки датчика. Для этого необходимо перекусить лепесток минусового проводника, выходящего из катушки, ни коем случае не откручивая винты крепления катушек, припаять провод (удлинить) и вывести его к зеленому проводу коммутатора 84.3734-01, а штатный провод (желтый или зеленый) магдино от обмотки датчика подключить на массу.
Установка зажигания на «Тайгу» и «Варяг 550»
